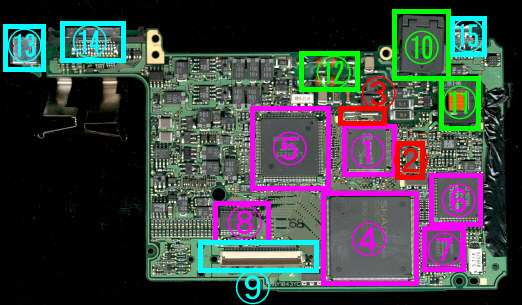

1.CPU 日立SH3 7702 仕様を見る限り16ビット/クロック45MHzです。 |
![]() |
2.クロックジェネレータ SH3 7702は複数のクロックジェネレータが必要になるようです。基盤上にCPU用、I/O用、時計用が見られます。 |
![]() |
3.時計用クロック これは内部時計用と思われる水晶発振子です。 |
![]() |
4.カスタムASIC MI-310あたりまではこの系列のASICが搭載されていました。 |
![]() |
5.これがOS等を内蔵しているマスクROM? 機種が新しくなるにつれ型番が大きくなっていきます。 |
![]() |
6.謎 わかりません
|
![]() |
7.謎 わかりません |
![]() |
8.液晶ドライバ? 液晶接続用コネクタに繋がってます。 |
![]() |
9.液晶接続用コネクタ |
![]() |
10.電話ジャック RJ-45タイプです。 |
![]() |
11.電話ライン用トランス 大抵のモデムには内蔵されています。 |
![]() |
12.サージプロテクタ 電話線に落雷したときなどにモデムLSI等を保護するために搭載されています。 |
![]() |
13.電源ジャック ここにACアダプタからのケーブルがささります。 |
![]() |
14.オプションポート15 |
![]() |
15.IrDA こちら側は赤外線LED(送信用)です。 この下に赤外線フォトダイオードユニット(受信用)が搭載されています。 |
