カメラ部分

■複雑な構造のカメラ部分

今回の解剖で最も難儀したのが、カメラ部分です。　

この中にはCCDブロックしか入っていないのですが、解剖の際にレンズ部分のシャッターだけではなく、黒いパーツも外す必要があります。

一番最初に解剖したときはこのパーツがあることに気付かず、危うくパーツ破損をするところでした。

☆クリックして拡大画像をご覧下さい

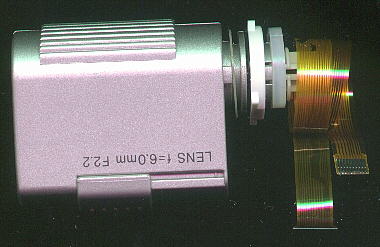

	カメラ部分この中にレンズ＆CCDブロックが入っています。右側は本体と結合する部分ですが、複数のパーツから成り立っており、解剖には慎重な記録取りが必要でした。また、フレキシブルケーブルの巻き数などにも要注意です。

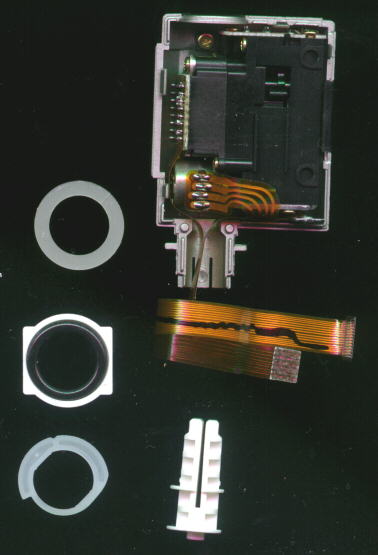

	筐体を開けたところ筐体を開ける前にはカメラ部を回転させるために必要なパーツを外す必要があります。また、フレキシブルケーブルを支えるパーツの取り外しと方向性に注意する必要があります。

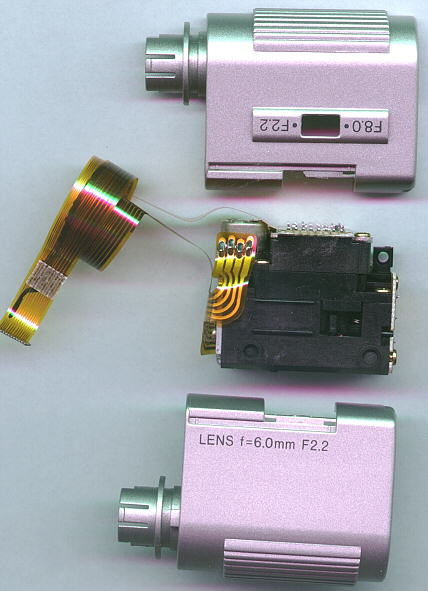

	筐体とレンズ＆CCDブロックこのように解剖することができます。

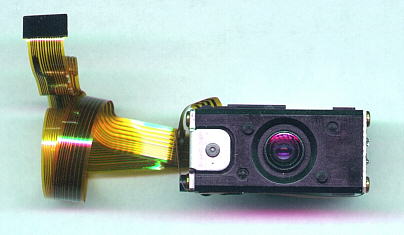

	正面レンズが付いている面です。

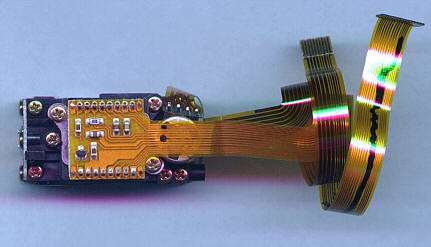

	裏面レンズ側の裏面です。

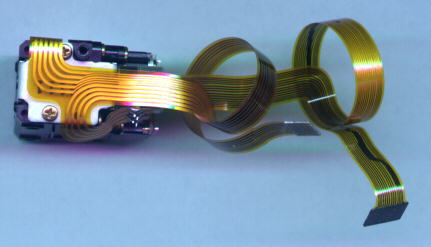

	側面上側に入り込むフレキシブルケーブルはCCD用、下側はステッピングモーター駆動用と思われます。

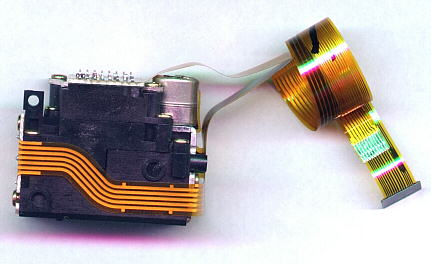

	横面右上部分の金属パーツはレンズ駆動用のステッピングモーターです。
