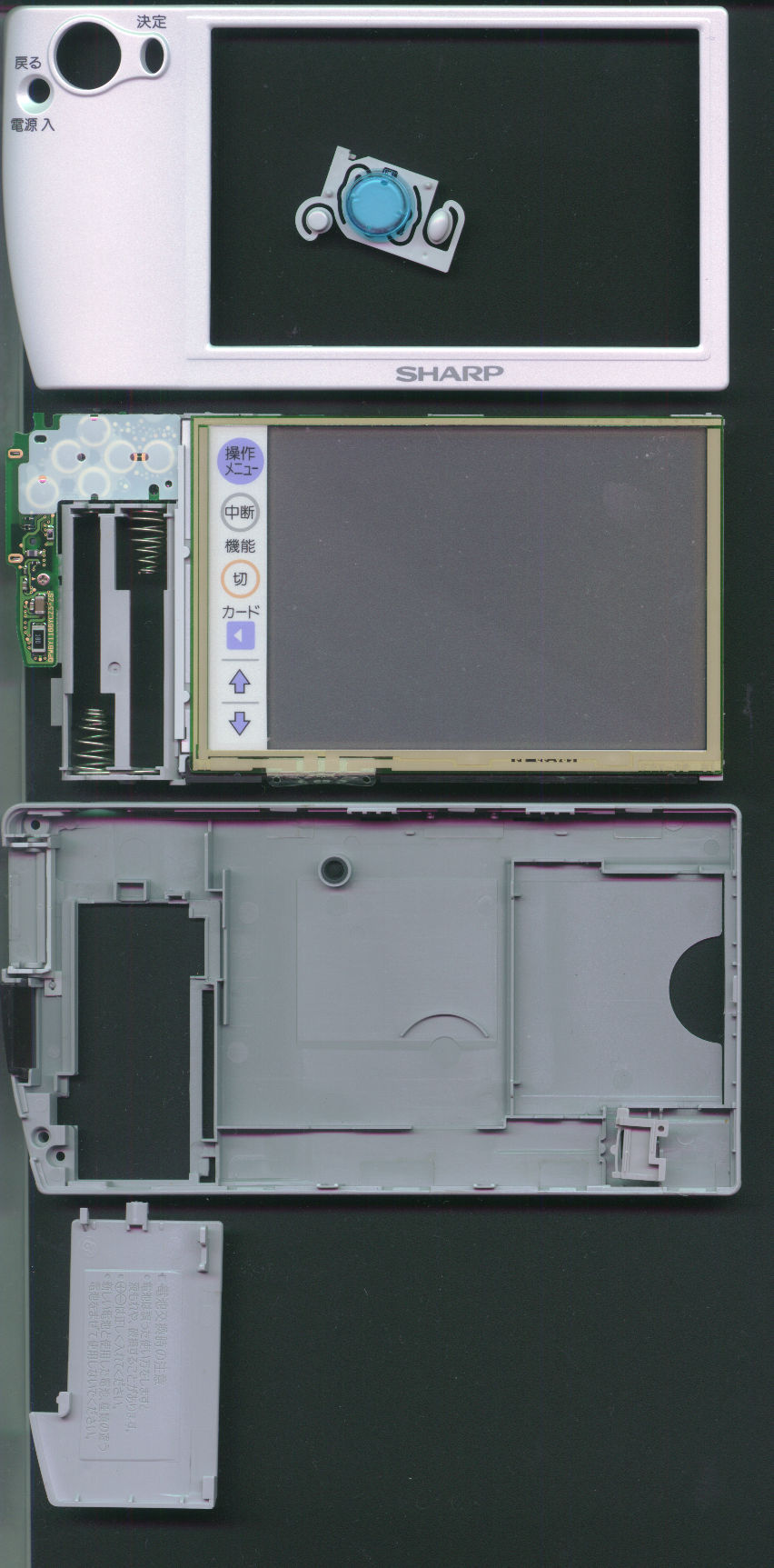

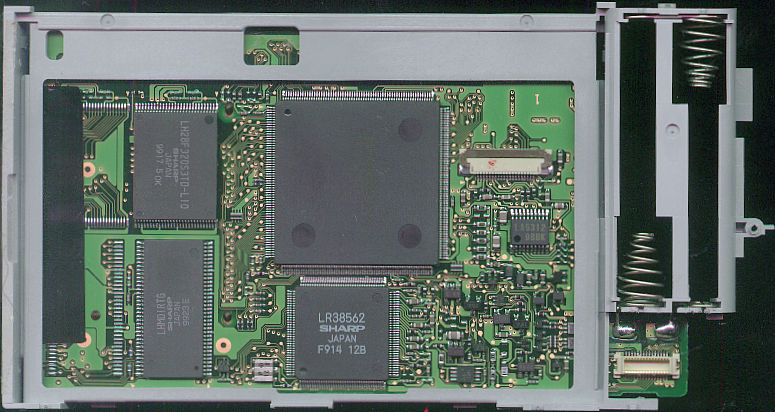

大きく上部、サブフレーム（液晶と基板が載る）、下部筐体に別れます。

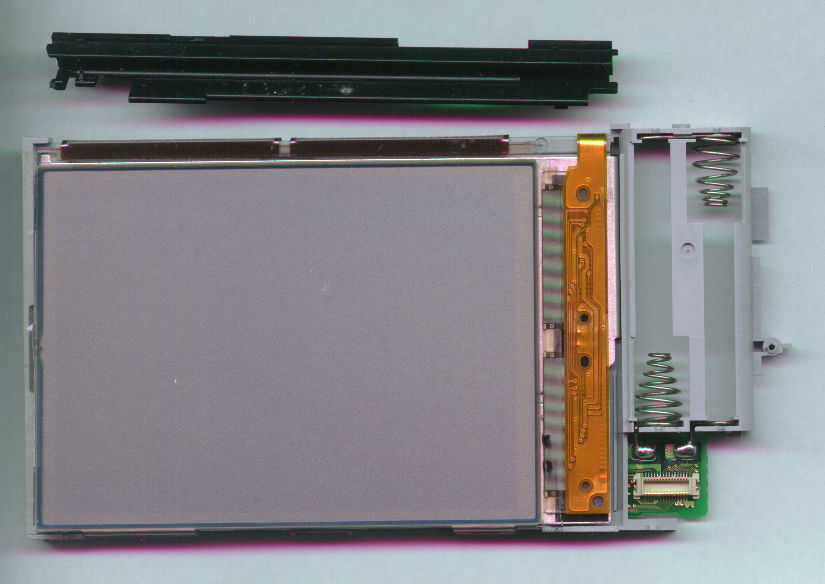

液晶部と基板が載るサブフレームを固定するパーツ（液晶の上にある黒いパーツ）

サブフレームから外すのに失敗(^^;

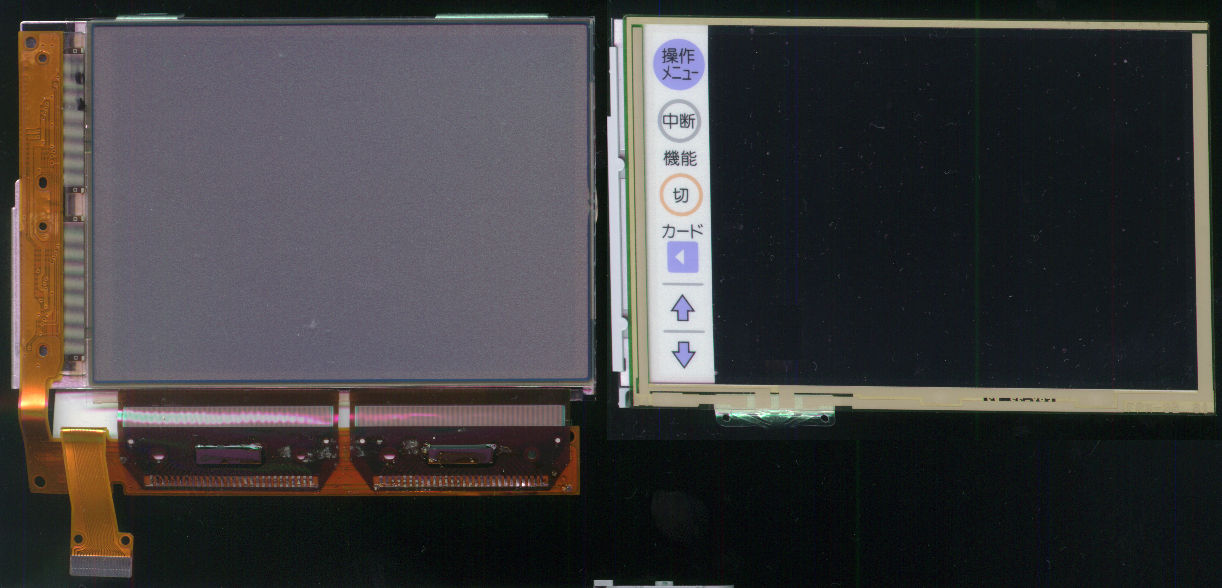

タッチパネルは単純に重ねられて両面テープ固定

左側がＣＦスロット

簡単に分離できます。

このように重なっています。

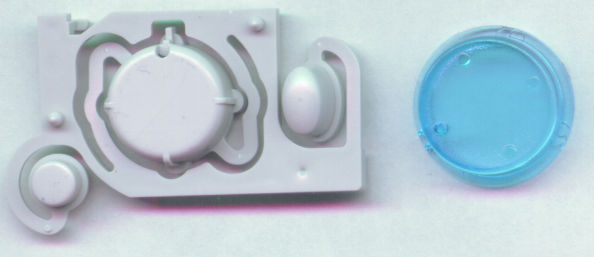

クリアパーツと基部は簡単に取り外せます。

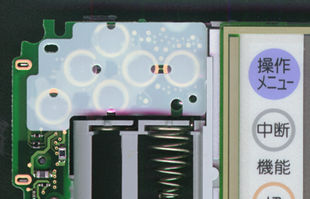

このようにセットされています。

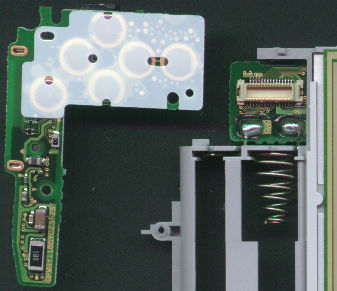

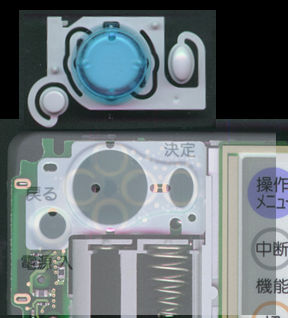

スクロールボタン基板は本体基板とは独立したパーツになっています。

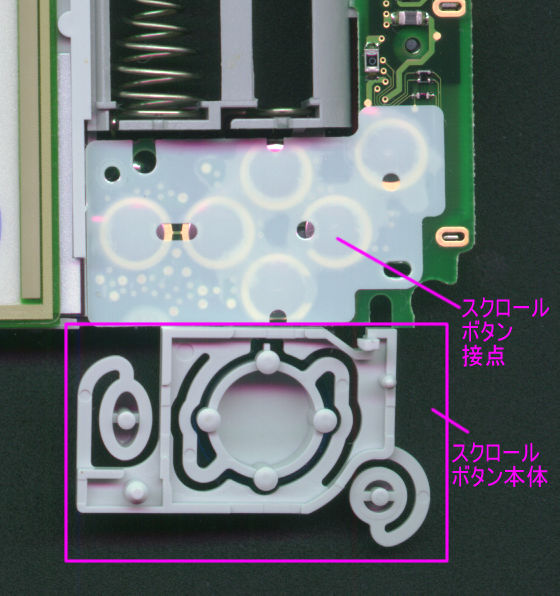

この上にスクロールボタンパーツが重なります。

下の部品がスクロールボタンです。

ＡＣアダプタコネクタ、オプションポート１６、赤外線通信インタフェース、オプションポート１６コネクタなどが付きます。

■ ざうまがＰ 2000/08/16 通巻008　■■■■■■■■■■■■■■■■■■■■

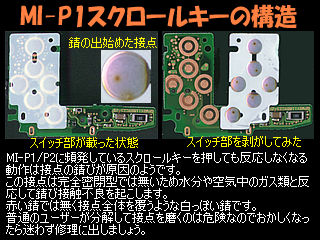

　７号で取り上げたスクロールボタンについて再度解剖してみたところ接点構造がわかりました。（解剖情報提供：読者の日高さん）

　添付の図を参照していただくと分かる通りスイッチ部は基板側の接点パターンとシールに張られた接触用金属片(丸形)で構成されています。

　金属片はドーム型形状(∩)となっておりスクロールボタンにより押し込まれることで接点パターンをショートさせます。

　この時金属片側が錆びているとショートしなくなるためスクロールボタンを押しても反応しなくなります。

　画像では赤い錆状のものが見えますが、これだけでなく接点全体が白い被覆に覆われたような錆を生じることがあり、どちらかといえばこちらが深刻な接触
　不良に繋がるようです。

　接触不良を改善させるためには接点を磨く方法がありますが、金属片を覆うシールを剥がす必要があります。

　剥がすのは簡単なのですが、再度貼り直す際にずれが生じやすくゴミなどの混入も考えられるため保証期間が完全に切れてメーカー修理が有償になる場合に限り自己責任でチャレンジかな(^^;

　　　----------------------------------------------------------

◆続々と問題になる可能性大

　最近問題になったのはMI-P1/P2ですが、他の機種でもスクロールボタンのスイッチは同様の構造を採っているため時間の経過とともに問題発生の可能性が高まります。

　１年程度経過すると問題発生が見られるためMI-C1 も冬場を迎える頃には異常続発となったりして(^^?

　この夏場、ザウルスを胸ポケットなどに入れて汗に蒸されて接点の錆が進行しているかも。

　秋になったら動かないよ〜　てなことになるのかな〜。

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
■Ｐ版編集後記

　盆休み中はもうちょっとＰを出そうかと思ったけど結局２号分しか出せなかったな〜(^^;　Ｗｅｂの方はPIシリーズ向けに公開していたザウルス−パソコン
　間用リンクソフトZauBASE の復活など手が入ってます。　無料プロバイダがザウルスで使えるのかの研究も進めていたのでざうまが本紙をお楽しみに。

〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓
　　　　　　　　発行元：メールマガジンざうまが編集部　（責任者：まると）
〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓

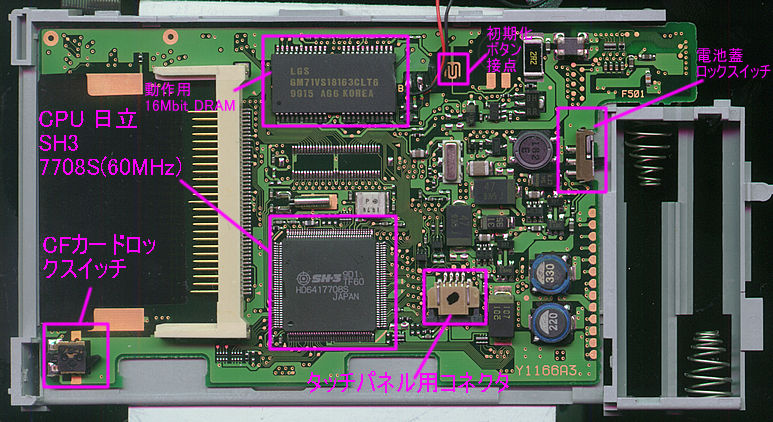

日立SH3 7708S（低消費電力版）

３２bit　RISC CPU

１６Mbit（2MB）動作用メモリ

32Mibt(4MB)

実はよく分かっていない(^^;

これもよく分かっていない(^^;

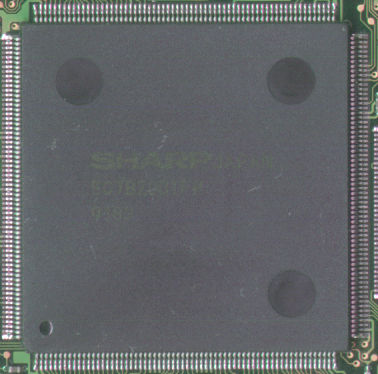

ＬＣＤ／ＩＯコントローラ
